„Lokomotivní“ vozidlová radiostanice VR20

Tato radiostanice byla vyvinuta v polovině 70. let a následně vyráběna n. p. Tesla Pardubice. Na dráze sloužila ve třech souvislých simplexních pásmech VHF od 150,050 do 158,375 MHz v takzvaných místních rádiových sítích (MRS).

Vozidlové radiostanice jsou druhou nejsofistikovanější součástí radiotelefonního spojovacího systému Tesla SELECTIC.

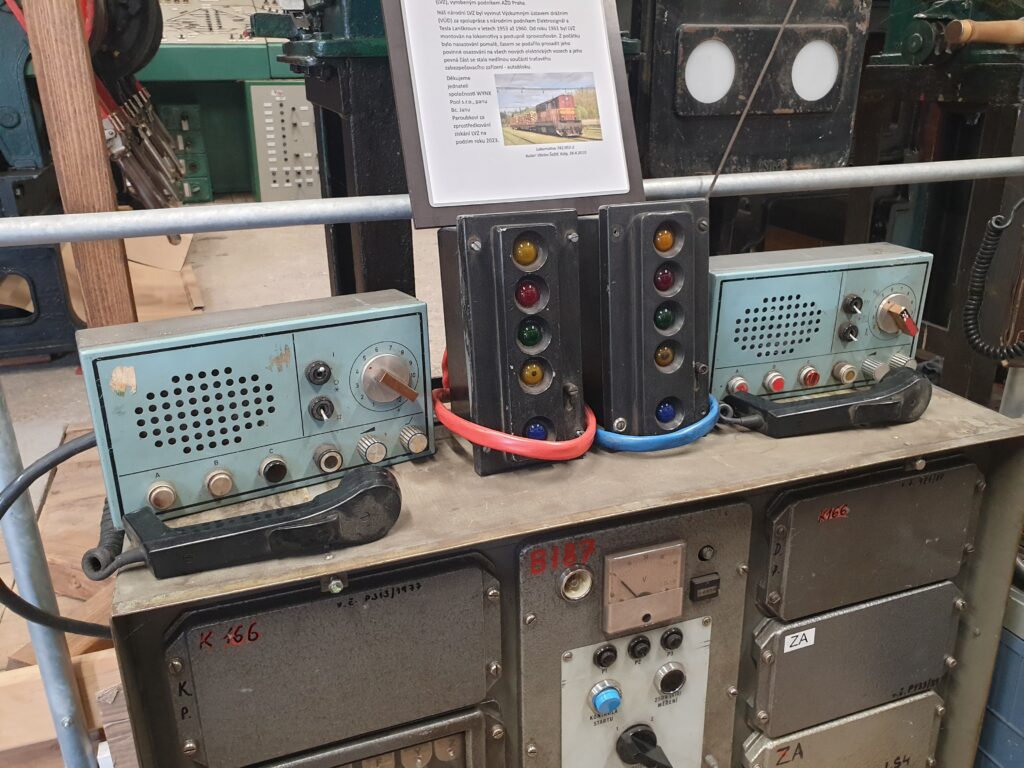

Zde je k vidění nejstarší typ VR20 z 2. řady vyvinutých radiostanic Tesla užívaných na dráze. V sestavě pro lokomotivu se dvěma stanovišti: přijímač selektivní volby (VT20), dělící řídící prvek (VX20) a dvě ovládací skříňky do těžkého prostředí (VO23).

Jak zmíněno, tento systém je vybaven selektivní volbou, umožňující volání jak směrem k pevným účastníkům, tak i naopak, a dokonce vyvolání skupinové volby.

Řídící prvek VX20 umožňuje připojení dvou ovládacích skříněk k jedné radiostanici. Ta, která se první zapne, ovládá stanici.

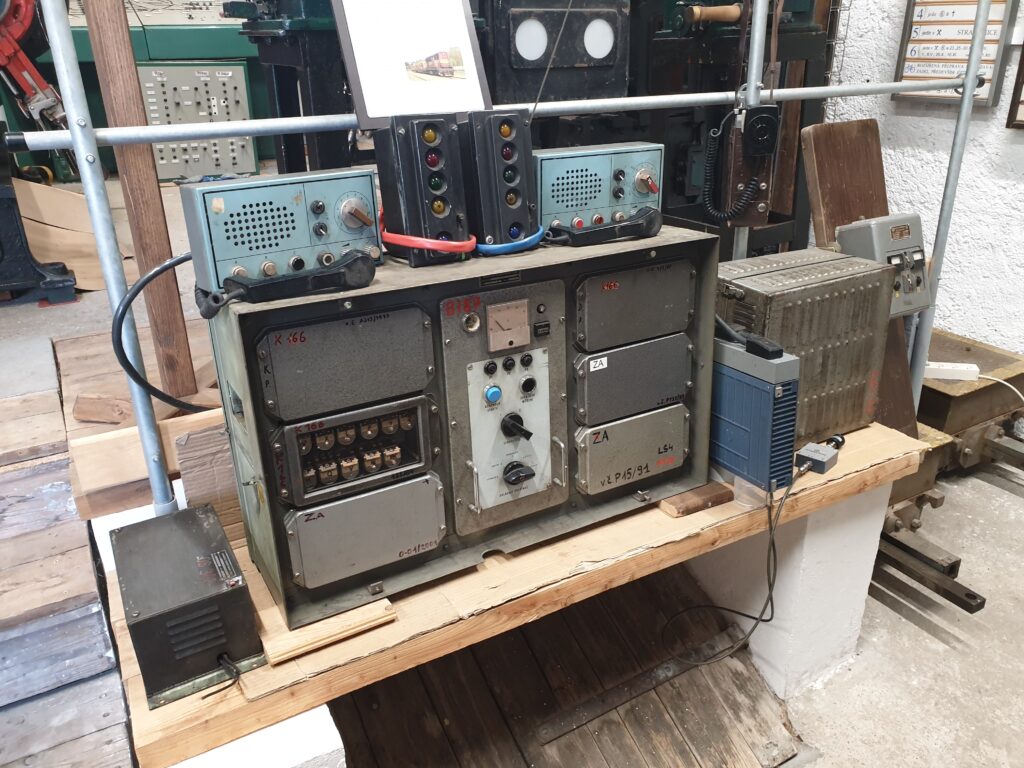

Sestava radiostanice je v současné době zprovozněna a umístěna u exempláře lineárního vlakového zabezpečovače LS IV., v budoucnu je plán ji umístit do mobilního rámu s vlakovým zabezpečovačem.
